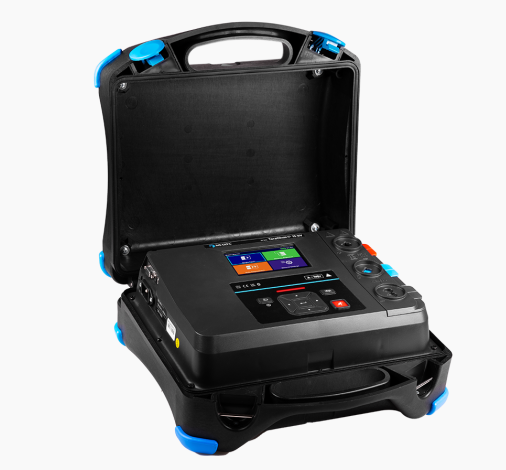

MI 3215 Тераомметр Metrel

Функции MI 3215

• измерение сопротивления изоляции, построение графика R(t),
• измерение емкости испытываемого объекта,
• проверка изоляции ступенчато изменяющимся напряжением и построение диаграммы,
• измерение выдерживаемого напряжения / тока пробоя, расчет индекса поляризации PI,
• расчет коэффициента диэлектрического поглощения DAR,
• расчет коэффициента диэлектрического разряда DD,
• измерение напряжения и частоты переменного и постоянного тока.

Особенности MI 3215

• возможность задания измерительного напряжения в диапазоне от 50 В до 15 кВ с шагом 100 В,
• полная диагностика состояния изоляции, включающая в себя автоматический расчет,
• индекса поляризации PI, коэффициента диэлектрического поглощения DAR и коэффициента диэлектрического разряда DD,
• автоматическая калибровка после включения,
• встроенный таймер позволяет задавать время измерения от 1 с до 100 мин,
• автоматический разряд испытываемого объекта после завершения измерений,
• наличие защитного проводника GUARD для отведения поверхностных токов утечки,
• встроенная память на 1000 измерений,
• подключение к ПК посредством USB и Bluetooth,
• легкий корпус (масса 6,3 кг).

Характеритики MI 3215

Диапазоны измерения сопротивления изоляции:

Погрешность измерения сопротивления изоляции в зависимости от испытательного
напряжения (при типичных значениях Riso):

Измерение тока утечки:

Измерение емкости:

Общие характеристики

• Источник питания................................................. АКБ 14,4 В пост. тока (4,4 Ач, литий-ионный блок)
  или сеть 100 … 240 В, 45 … 65 Гц, 100 ВА
• Категория перенапряжения............................ 300 В CAT II
• Класс защиты........................................................... усиленная изоляция
• Категория измерения.......................................... 1000 В CAT IV
• Степень загрязнения .......................................... 2
• Степень защиты...................................................... IP 65 (закрытый корпус)
• Сохранение данных.............................................. 8 ГБ
• Программное обеспечение для ПК............... да
• Диапазон рабочей температуры.................... -20 °C … 50 °C
• Максимальная отн. влажность....................... 90% (0°C … 40°C), без конденсации
• Размеры (Ш ´ В ´ Г).............................................. 36 см x 16 см x 33 см
• Масса ............................................................................ 6,3 кг (без принадлежностей)

Комплектация MI 3215

• Экранированный измерительный кабель с крокодилом 10 кВ, 3 м 3 шт.
• Сетевой кабель
• USB-кабель
• Сумка
• Руководство по эксплуатации
