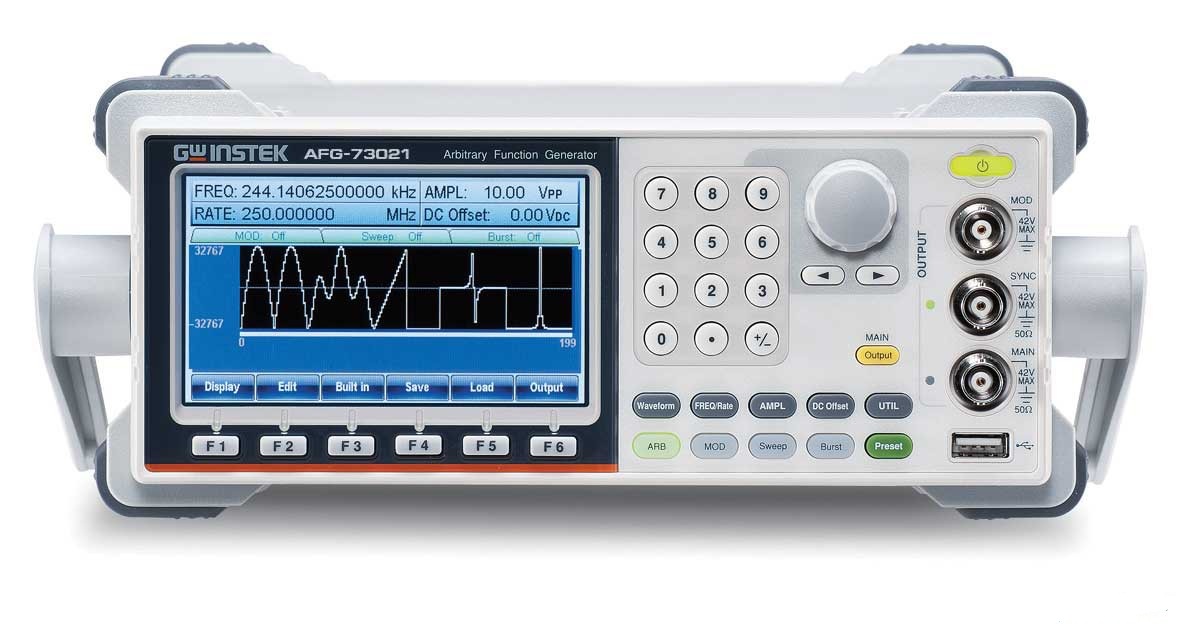

AFG-73031 — генератор сигналов

AFG-73031 — генератор сигналов
Артикул: 417236
Модель: AFG-73031
Гарантия: 12 мес.
Бренд: GOOD WILL Instek
Цена:
218 500 Р
Доступен для заказа
Добавить к сравнению

Особенности генератора сигналов AFG-73031:

  • Число каналов: 1 (AFG-73021, AFG-73031) или 2 (AFG-73022, AFG-73032 - независимые, изолированные);
  • Диапазон частот (синус и меандр): 1 мкГц…20 МГц (AFG-73022, AFG-73021), 1 мкГц…30 МГц (AFG-73032, AFG-73031);
  • Разрешение по частоте: 1 мкГц;
  • Погрешность установки частоты ±1x10-6;
  • Формы сигнала: синусоидальный, прямоугольный, треугольник, пила, импульс, шум и др. (65 встр. форм);
  • Формирование сигналов произвольной формы: разрядность ЦАП 16 бит; частота дискретизации 250 МГц, длина памяти 8 Мточек;
  • Формирование выходного сигнала с гармониками (до 8-й гарм.);
  • Режимы модуляции: АМ, ЧМ, ИМ, ШИМ, ЧМн, SUM (SUM только для 2-х кан. моделей), пакетный режим (Burst);
  • Режим свипирования: частота (ГКЧ) и амплитуда;
  • Возможность объедения до 6 генераторов (до 12 каналов с синхронизацией по фазе сигнала);
  • Возможность редактирования СПФ без подключения к ПК;
  • Максимальный уровень выходного каскадного напряжения (AC-DC) до +42 В или –42 В при использовании внешнего лабораторного источника питания (только для AFG-73022, AFG-73032);
  • Большой цветной графический ЖК-дисплей (TFT), диагональ 11 см.;
  • Интерфейсы USB (2), LAN, (опция - GPIB);
  • Возможность сохранения и загрузки данных с USB-flash;
  • Реконструкция внешних сигналов (воспроизведение формы по отсчётам, захваченным осциллографом GW Instek).
Выходные параметры
Параметр AFG-73021, AFG-73022 AFG-73031, AFG-73032
Число каналов 1- канал AFG-73021
2 - канала AFG-73022		 1- канал AFG-73031
2 - канала AFG-73032
Частотный диапазон 1 мкГц...20 МГц 1 мкГц...30 МГц
Разрешение 1 мкГц
Погрешность установки частоты 1*10 - 6
Выходной уровень 1 мВ...10 В пик - пик (на 50 Ом)
2 мВ ...20 В пик - пик (без нагрузки)
Разрешение 0,1 мВ или 4 разряда
Погрешность установки ( на 50 Ом) ± (1% от уст . значения + 1 мВпик ) на f = 1 кГц , U смещ= 0 В
Синусоида
Коэффициент гармонических искажений ± (0, 2 %+1 мВскз) 0...20 кГц
Коэффициент гармоник - 60 дБн 0...1 мГц, < 3 Впик
- 55 дБн 0...1 мГц, > 3 Впик
- 45 дБн 1... 5 МГц, > 3 Впик
- 30 дБн 5... 3 0 МГц, > 3 Впик
Фазовый шум < - 110 дБн / Гц 10 МГц, полоса 15 кГц
Постоянное смещение
Диапазон ±5 В на нагрузке 50 В (пиковое значение AC + DC )
±10 В без нагрузки (пиковое значение AC + DC )
Погрешность установки ± (1% от установленного постоянного смещения + 1 мВ + 0,5% от установленной амплитуды)
Меандр
Время нарастания/спада < 8 нс
Выброс < 5%
Асимметрия 1% от периода + 1 нс
Перестраиваемая скважность 20... 80% (≤ 2 0 МГц) 20... 80% ( ≤ 25 МГц)
40...60% ( ≤ 3 0 МГц)
Джиттер 0,01% + 525 пс < 2 МГц, 0,1% + 75 пс > 2 МГц
Пила, треугольник
Диапазон частот 1 мкГц...1 МГц
Нелинейность < 0,1%
Перестраиваемая симметрия 0,0 ... 100,0% (разрешение 0,1%)
Импульс
Период повторения импульсов Период ≥ длительность – 0,625 [( Вр . Нараст – 0 , 6 нс ) + ( Вр . Спад – 0 , 6 нс )]
Длительность импульса 20 нс... 9 99, 830 с
Время нарастания/спада 9.32 нс... 799,900 с
Выброс < 5%
Джиттер 0,01% + 50 пс
Генератор гармоник
Порядок гармоник (№№) ≤ 8
Тип гармоник чётные, нечётные, все, пользовательские (регулировка фазы и амплитуды для каждой гармоники)
АМ, ЧМ
Формы несущей Синус, меандр, треугольник, пила . Импульс и произвольная только для АМ
Модулирующее колебание Синус, меандр, треугольник, пила
Источник модуляции Внешний/внутренний
Частота модуляции 2 мГц...20 кГц
Коэффициент АМ 0%...120%
Частота девиации DC ... 2 0 МГц (пиковая) DC ... 3 0 МГц (пиковая)
ИМ
Формы несущей Синус, треугольник, пила
Модулирующее колебание Синус, меандр, треугольник, пила
Источник модуляции Внутренний
Девиация фазы 0 ° ... 360 °
Частота модуляции 2 мГц...20 кГц
ШИМ
Форма несущей Меандр
Модулирующее колебание Синус, меандр, треугольник, пила
Источник Внешний , внутренний
Частота модуляции 2 мГц...20 кГц
Девиация 0%...100% от длительности импульса
SUM
Формы несущей Синус, треугольник, пила , импульс, шум
Модулирующее колебание Синус, меандр, треугольник, пила
Отношение 0%...100% от амплитуды несущего сигнала
Источник Внешний, внутренний
Частота модуляции 2 мГц...20 кГц
ЧМН
Формы несущей Синус, меандр, треугольник, пила
Модулирующее колебание 50% скважности меандра
Внутренняя частота 2 мГц...1 М Гц
Источник Внешний , внутренний
Диапазон частот DC ...2 0 МГц DC ... 3 0 МГц
Свипирование (Развертка)
Тип качания (параметр) Частота, амплитуда
Форма сигнала Частота: синус, меандр, треугольник, пила
Амплитуда: синус, меандр, треугольник, пила, импульс, шум, СПФ
Режим свипирования Линейный или логарифмический
Диапазон частот Как у основного сигнала
Цикл свипирования 1 мс...500 с
Режим запуска Внешний, внутренний, однократный
Источник запуска Внешний, внутренний
Пакетный режим
Формы сигналов Синус, меандр, треугольник, пила , импу льс, шум
Диапазон частот Как у основного сигнала
Число пакетов 1...1000000 циклов или бесконечно
Начальная /конечая фаза -360,0°...+360,0° с
Период повторения 1 мкс...500 с
Произвольная форма (СПФ)
Частота дискретизации 250 МГц
Частота повторения 125 МГц
Длина памяти 8 М точек
Разрешение ЦАП 6 бит
Энергонезависимая память 10 ячеек (по 8 МБ)
Произвольная форма (СПФ)
Вход внешней модуляции АМ, ЧМ, ШИМ, глубина модуляции (100 %): ± 5 В, входное сопротивление: 10 кОм
Выход модуляции Для AFG - 73031/ 73021 – АМ, ЧМ, ФМ, Ш ИМ, SUM , ГКЧ , уровень: ≥ 1 Впик - пик, вых. сопр. > 10 кОм
Вход внешней синхронизации Входной уровень: TTL; длит. импульса: > 100 нс; входное сопротивление: 10 кОм
Вход внешнего опорного сигнала 10 МГц; уровень: 0,5...5 В пик - пик; вх . сопр. : 1 кОм
Выход опорного сигнала 10 МГц; уровень: 1 В пик - пик; вых . сопр. : 50 Ом
Общие данные
Напряжение питания 220 В ( ± 15 %), 50 / 60 Гц
Интерфейсы USB (2) , LAN ( GPIB – опция)
Экран цветной ЖК ( TFT ), д иагональ 11 см (480 х 272 точек)
Рабочие условия Температу ра: 0...40 ° C ; в лажность: ≤ 80 %
Условия хранения Температура: - 10...70 °С ; в лажность: ≤ 70 %
Габаритные размеры 107 × 26 5 × 374 мм
Масса 4 кг
№ Наименование Количество
1 Генератор сигналов AFG-73031 1
2 Сетевой шнур питания 1
3 Кабель BNC - BNC 1
4 Руководство по эксплуатации на CD 1
По запросу
