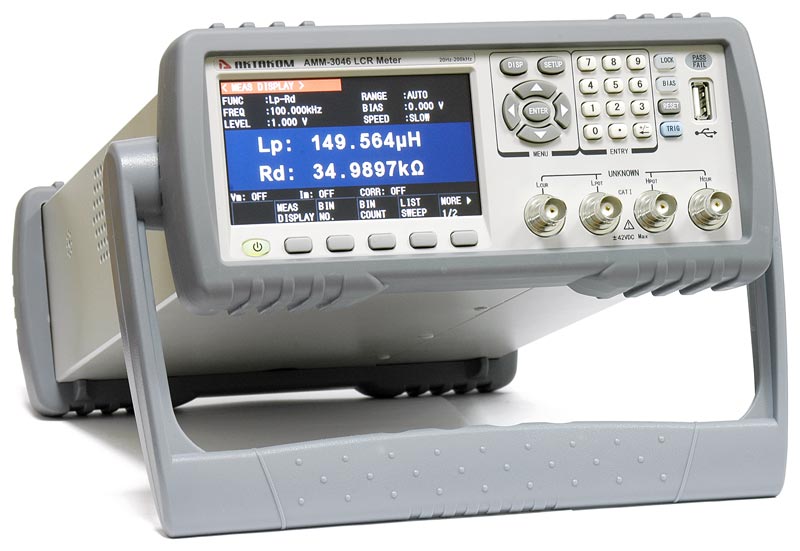

АММ-3046 анализатор компонентов

АММ-3046 анализатор компонентов
Артикул: ep-1920-27722
Гарантия: 12 мес.
Бренд: АКТАКОМ
Цена по запросу
Запросить цену
Добавить к сравнению

Описание анализатора компонентов АММ-3046:

Прецизионный анализатор компонентов АММ-3046 (LCR-метр) обладает высокой точностью измерения (0,05%) и функциональностью, позволяет проводить измерения на 15025 точках с тестовой частотой от 20 Гц до 200 кГц. Анализатор компонентов АММ-3046  имеет встроенный источник смещения тока и напряжения, контроль уровня тестового сигнала, компаратор на 10 ячеек, возможность работы по списку и широкие возможности по подключению к ПК.

Анализатор компонентов АММ-3044 обладает высокой точностью измерения (0,05%) и широкими функциональными возможностями. Высокая точность измерения обеспечивается использованием четырехпроводной схемы измерения с предварительно проведенной открытой, закрытой и калибровкой на нагрузке с возможностью частотной коррекции. Для проведения измерений емкостных и индуктивных параметров в приборе может быть выбрана последовательная или параллельная схема замещения.

В RLC-метре АММ-3044 возможен выбор одной из трех скоростей измерения: быстрой (75 изм/с), средней (11 изм/с) и медленной (2,7 изм/с). Для выполнения сортировочных и разбраковочных функций в АММ-3044 встроен компаратор на 10 ячеек с возможностью задания различных режимов работы и выходом на внешний разъем.

Наряду с общими функциональными возможностями ряд параметров и характеристик приборов различаются, что отображено в таблице ниже

Приборы позволяют сохранять пользовательские настройки и режимы работы во внутреннюю память и внешний USB-носитель, куда так же могут быть сохранены и измеренные данные в виде .csv файлов.

Для дистанционного управления на задней панели анализатора компонентов АММ-3044 имеются разъемы интерфейсов RS-232 и USB, а само управление производится при помощи SCPI-команд. Там же расположен разъем входа внешнего запуска для синхронизации работы с другими измерительными приборами.

Технические характеристики анализатора компонентов АММ-3046:

Параметр Значение
Измеряемые (тестируемые) параметры |Z|, |Y|, C, L, X, B, R, G, D, Q, θ, DCR, Vdc-Idc
Базовая точность измерения LCR параметров 0,05%
Частотные характеристики тестового сигнала Тестовая частота 50 Гц...200 кГц (15025 точек)
Наилучшее разрешение 0,01 Гц
Точность установки 0,01%
Уровень тестового сигнала AC Напряжение тестового сигнала 10 мВ...2 Вскз (режим Normal, ALC OFF)
10 мВ...1 Вскз (режим Constant level, ALC ON)
Разрешение 10 мВ
Точность ±(10% Uуст + 2 мВ) (режим Normal, ALC OFF)
±(6% Uуст + 2 мВ) (режим Constant level, ALC ON)
Ток тестового сигнала 100 мкА...20 мАскз (режим Normal, ALC OFF)
100 мкА...10 мАскз (режим Constant level, ALC ON)
Разрешение 100 мкА
Точность ±(10% Iуст + 10 мкА) (режим Normal, ALC OFF)
±(6% Iуст + 10 мкА) (режим Constant level, ALC ON)
Мониторинг уровня тестового сигнала DCR Диапазон напряжения 0,01 мВ...2 Вскз
Точность мониторинга ±3% Uсчит + 0,5 мВ) для 5 мВ...2 Вскз
±12% Uсчит + 0,1 мВ) для 0,01 мВ...5 мВскз
Диапазон тока 0,001 мкА…20 мАскз
Точность мониторинга ±3% Iсчит + 5 мкА) для 50 мкА...20 мАскз
±12% Uсчит + 1 мкА) для 0,001 мкА...50 мкАскз
Внутренний источник смещения DC  Напряжение / ток 0 В...±5 В / 0 мА...±50 мА (импеданс 100 Ом)
0 В...±1,5 В / 0 мА...±50 мА (импеданс 30 Ом)
Наилучшее разрешение 1 мВ / 10 мкА
Точность установки ±(1% Uуст + 5 мВ)
Выходной импеданс 30 Ом, 100 Ом выбираемый
Время измерения (без учета времени изменения значения на дисплее) при частоте более 10 кГц Быстрое: 75 изм/с
Среднее: 11 изм/с
Медленное: 2,7 изм/с
Диапазон измерения LCR параметров |Z|, X, R, DCR 0,00001 Ом...99,9999 МОм
|Y|, B, G 0,00001 мкСм..99,9999 См
C 0,00001 пФ...9,99999 Ф
L 0,00001 мкГн...99,9999 кГн
D 0,00001...9,99999
Q 0,00001...99999,9
θ (град) -179,999°...179,999°
θ (рад) -3,14159...3,14159
Схема замещения последовательная, параллельная
Выбор диапазона ручной, автоматический
Режим запуска внутренний, ручной, внешний, по шине
Усреднение 1...255
Математические операции ΔABC, Δ%
Установка задержки 0...60 с, разрешение 1 мс
Компаратор 10 ячеек сортировки, BIN1...BIN9; дополнительный ячейки NG, AUX, счетчик ячеек, выход PASS/FAIL на передней панели, LED индикатор
Список свипирования 201 точка, частота, AC напряжение /ток, смещение, пределы, внутренний /внешний источник
Внутренняя память 40 групп настроек
Внешняя USB память файлы настроек, CSV файлы
Интерфейсы HANDLER, USB, RS-232C; GPIB (опция) на задней панели
USB host на передней панели
Дисплей цветной ЖК TFT, 6 разрядов (максимальное отображение 999999)
Рабочая температура/влажность 0°С...40°С, ≤75%RH
Питание 99 В...121 В, 198 В...242 В; 47 Гц...63 Гц
Макс. потребляемая мощность 80 ВА
Габаритные размеры 235 х 105 х 360 мм
Вес около 3,6 кг

Комплект поставки АММ-3046

№ Наименование Количество
1 Анализатор компонентов АММ-3046 1
2 4-проводные щупы Кельвина 1
3 4-проводный тестовый зажим 1
4 Калибровочная пластина 1
5 Запасные предохранители 1
6 Кабель питания 1
7 Руководство по эксплуатации 1
По запросу
